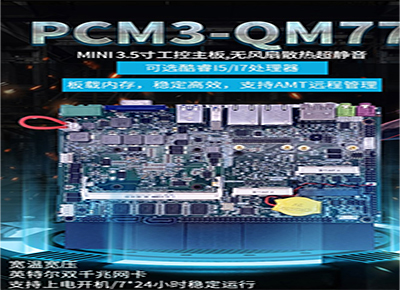

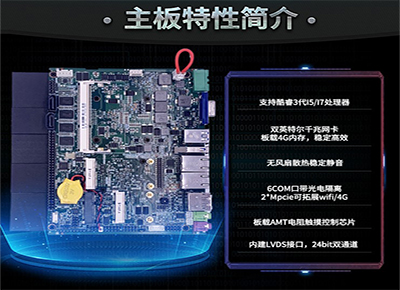

集成3337U處理器，無風扇散熱，寬溫工作。 帶有2個Intel千兆網口, 3.5寸規格，嵌入式安裝， 6個COM串行接口 ,闆載4G内存另可擴展，最高可擴展至12G，USB3.0傳輸接口+USB2.0,集成觸摸屏控制器,支持寬壓供電。主闆适用于工業平闆電腦、工控機、廣告機、查詢機、訪客機等行業的應用。

産品參數
産品參數

CPU：    集成Intel 3337U,主頻1.8G,功耗17W

（可選i7/i5）

芯片組： Intel QM77

内存：   闆載4G内存

可擴展1條DDR3 1600/1333 内存,最大支持12GB

硬盤：   2× SATA（支持2.5寸筆記本硬盤）+ 1×MSATA（SSD硬盤）

以太網： 2× LAN， intel I210AT/82579LM,10/100/1000Mbps ，

擴展槽： 2×Mini PCIE，支持Wifi或4G模塊（帶SIM槽）

顯示接口： 1× VGA ,1×HDMI+DP,18/24 bit LVDS,支持獨立雙顯,顯卡芯片Intel HD4000

音頻：    聲卡 ALC892,1組音頻輸入輸出孔, 2個内接闆載功放插座（2W）

USB接口：3× USB3.0 (插座)、4×USB2.0(排針)

COM接口：5×RS-232, 1×RS-422/485(帶光電隔離)

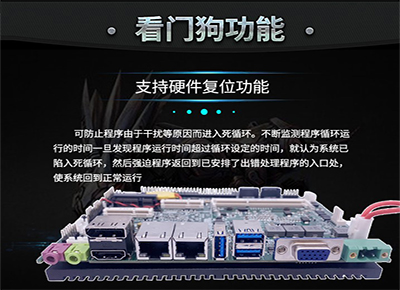

看門狗：  255級

GPIO ：  8bit GPIO（4進4出）

電源類型：單電源 DC +9-25V

工作溫度 ：-40℃～80℃

存儲溫度：-40℃～80℃

濕度：      5%～95%相對濕度, 無冷凝

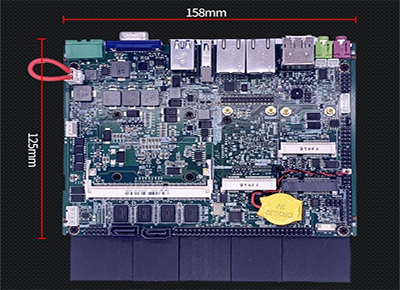

主闆尺寸：   158mm × 125mm

散熱片尺寸： 158mm × 155mm

标配型号：PCM3-QM77（3337U）

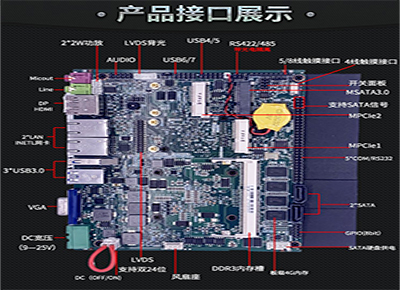

CPU 3337U處理器， 闆載4G内存， 3×USB 3.0, 4×USB2.0, 5×COM-RS232，1×COM-RS422/485帶光電隔離，2×LAN英特爾網卡，1×VGA, 1×HDMI, 1×DP，1×GPIO，1×MSATA, 2×MPCIE。

标準配件：散熱片，串口擴展排線，硬盤線，開關，電源接頭

選配：I5/I7CPU

PCM3-QM77（3437U）：主頻1.9GHz功耗17W

PCM3-QM77（3537U）：主頻2GHz功耗17W

升級選配：WIFI,4G,藍牙，SSD 64G/128G/256G
