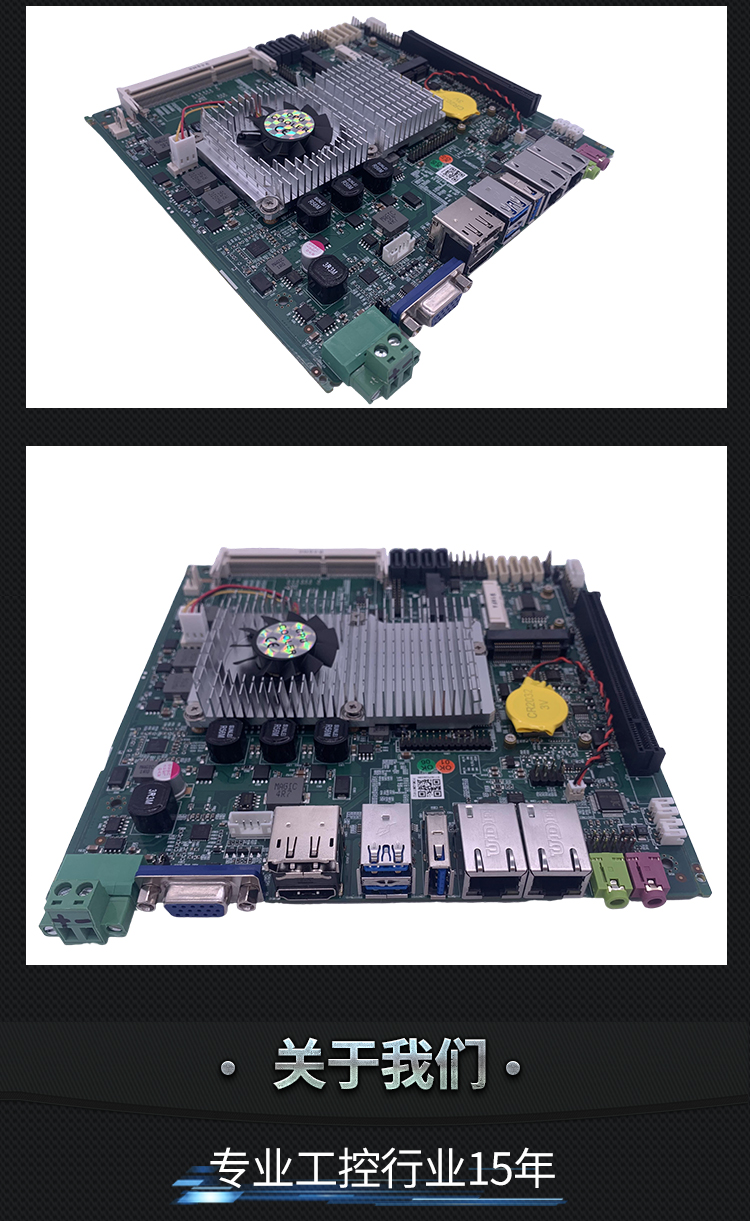

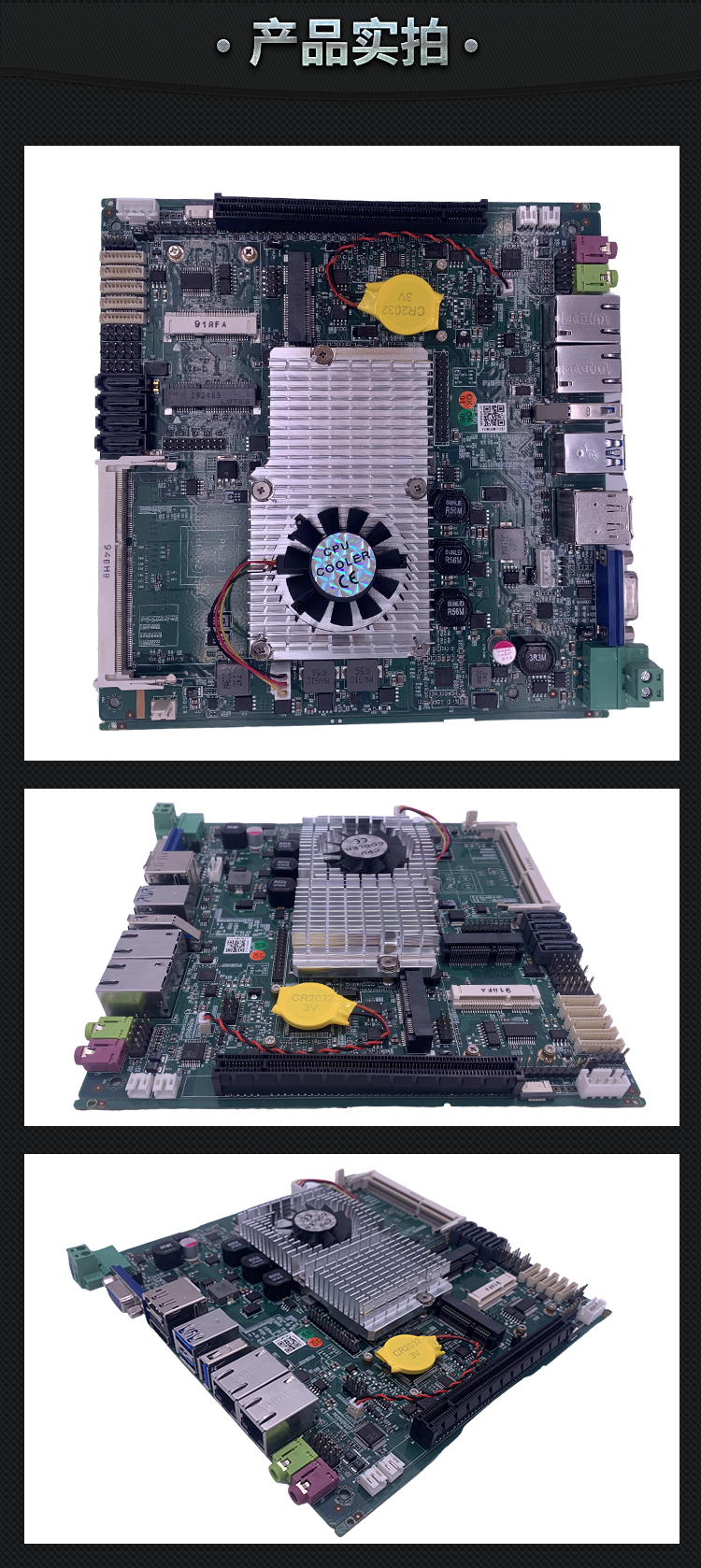

PCM5-QM77工控主闆采用Intel QM77芯片組，該款主闆支持6個COM口、 9個USB接口，采用intel網卡芯片，支持PCIE擴展，可增加wifi及4G功能，可搭載I3、I5、I7等CPU，适用于工業平闆電腦、工業一體機、嵌入式設備等工控應用。

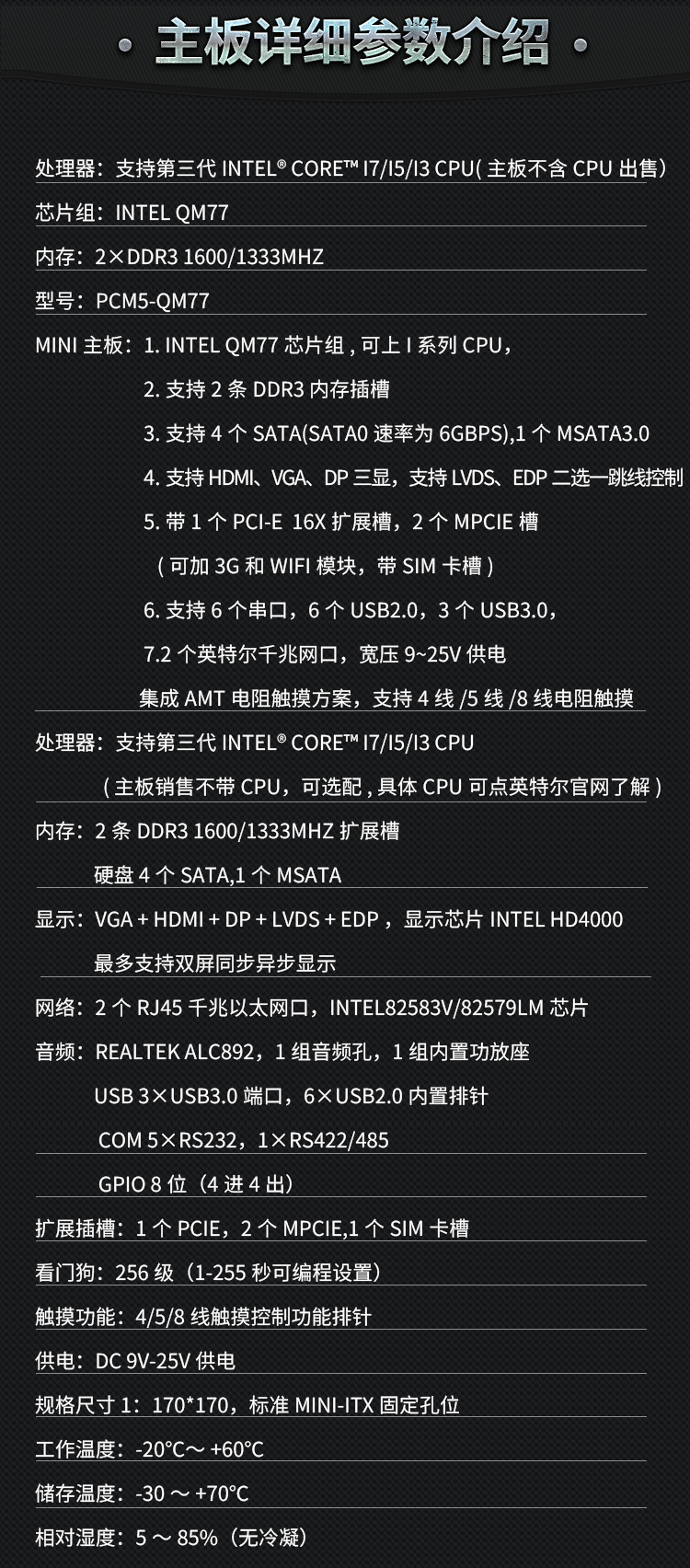

系統參數
處理器    支持第三代Intel® Core™ i7/i5/i3 CPU

(主闆銷售不帶CPU，可選配, 具體CPU可點英特爾官網了解)，

芯片組    Intel QM77
内存      2條DDR3 1600/1333MHz擴展槽
硬盤     4個SATA3.0,1個MSATA
顯示     VGA + HDMI + DP + LVDS + EDP ，顯卡芯片Intel HD4000
網絡     2個RJ45千兆以太網口，Intel I210AT/82579LM芯片
音頻     Realtek ALC892，1組音頻孔，1組内置功放座
USB           3×USB3.0端口，6×USB2.0内置排針

COM           5×RS232，1×RS485/422，

GPIO          8位（4進4出）

擴展插槽   1個PCIE，2個MPCIE,1個SIM卡槽

看門狗    256級（1-255秒可編程設置）
觸摸功能      4/5/8線觸摸控制功能排針

供電          鳳凰端口，DC 9V-25V之間供電
規格尺寸      170 ×170（mm）

工作溫度     -20℃～+60℃
儲存溫度     -30～+70℃
相對濕度     5～85%（無冷凝）

訂購信息：

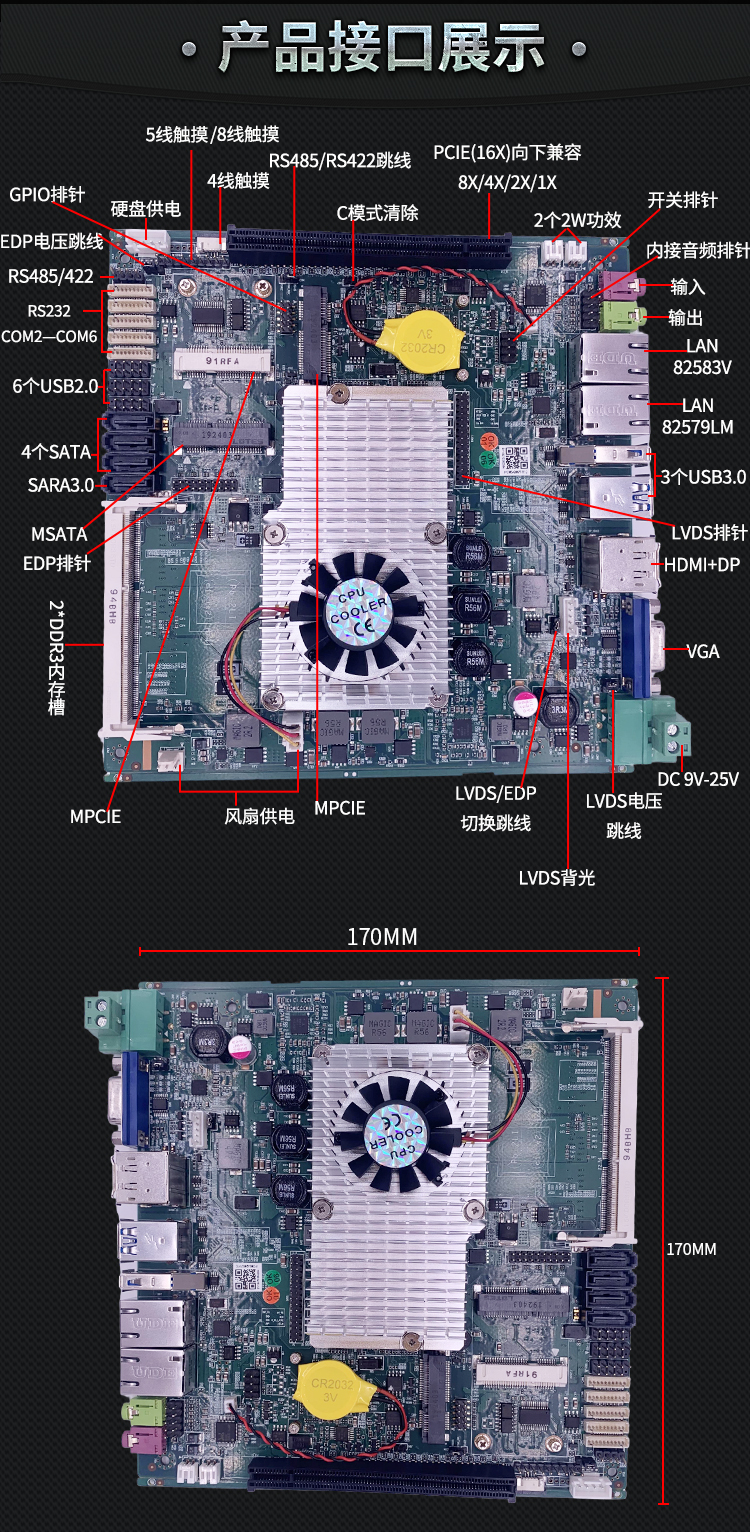

标準配置：2個網口，1個VGA，1個HDMI,1個DP,1個 EDP，6個COM，1個18/24 Bit LVDS,1個GPIO,4個SATA3.0,1個MSATA，2個MPCIe，1個PCIE 16X，1個SIM卡槽，1組AUDIO，帶觸摸屏控制（4/5/8線）

标準配件：5條COM線，1條SATA線，1條SATA電源線，電源接頭，帶風扇散熱片。

升級選配：i3/i5/i7CPU，2G/4G/8G内存,64G/128G/256G/512G硬盤，wifi模塊，4G模塊
